钙离子成像系统

Lambda 721 多波长光源合成器

发布时间:2024-04-19    点击量:165

美国Sutter公司的Lambda 721是一个新研发产品,可以将多达7个独立的LED立方体产生的光谱,通过选择所需要的不同的光谱组合后,合成一个单一输出光束。 传统光源合成器,合成两个以上的光源时,要求使用二向色镜。二向色镜允许组合没有重叠光谱的光源,对光进行透射和反射。

传统光源合成器缺点:

1. 光源不能很容易改变。

2. 二向色镜需要特别小心注意光源的顺序,避免出现被下一个二向色镜挡住光路。

3. 通常情况下,必须在二向色镜前加一个带通滤光片,这样就减少了系统中总光的输出。

Lambda 721很轻松的避免了以上缺点,使用LED立方体组合光路。

LED立方体的优势:

1 LED立方体包括:LED光源,准直光学元件和滤光片。

2 LED立方体可以轻松安装更换,无需使用工具。

3 LED立方体光源进入光路之前,先经过准直管准直再通过带通滤光片。

4 每个LED立方体的滤光片对于带通波长以外光线,起到镜子的作用,反射带通波长以外的准直光束.

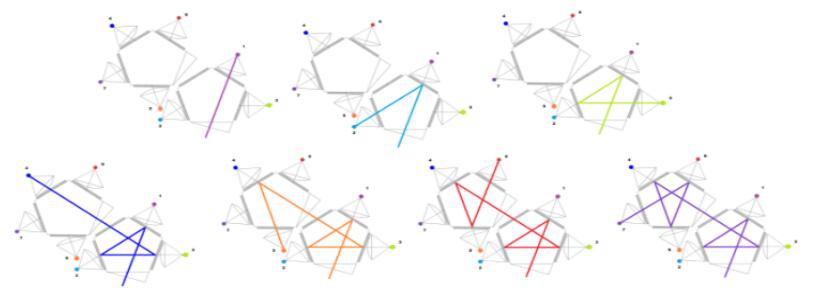

在下图中,每个位置的光路都被勾勒出来,包括发生的透射和反射:

Lambda 721多波长光源合成器的设计,保持了小尺寸,光路短而高效的特性。滤光片采用Semrock的STR,可以反射超过90%的通带外的光。如果每个光源的带通不重叠,则可以使用滤光片对其他光源的光进行反射。通过将滤光片和光源排列成两个五边形,我们能够将七个光源合成在一个光路中,并且比以前传统设备损耗更低。本多波长光源合成器的另一个特点是:第7个位置的光源入射滤光片不作为任何反射面,可用于具有广谱输出的LED立方体,可允许从单个LED激发多个荧光通道.

主要特点:

1 使用LED立方体,轻松变换输出光谱

2 光损耗少

3 7个位置可任意选择和放置7个不同波段LED光源,合成7种波段波长光源

4 第7个位置立方体可以广谱输出,从单个LED激发多个荧光通道

5 波长选择和光束反射使用SEMROCKSTR滤光片

主要参数:

1. 输出范围:(300nm - 1000nm)根据选择使用的LED光源波长而定

2. 开关切换时间:小于5µs

3. 噪声:0.05%

4. 使用寿命:大于50000小时

5. 尺寸:17.7厘米x48.25厘米x26.5厘米

主要应用:

荧光显微镜、钙成像、FURA、光遗传、高速选择光波长
