膜片钳系统

Sutter膜片钳放大器

发布时间:2024-04-19    点击量:172

IPA®

集成膜片钳放大器和数据采集系统:

sutter仪器介绍集成放大器IPA高效、低噪音的全细胞记录。IPA系统,可用一个(IPA)或两个录音通道(双IPA),结合具有完全集成的A/D和D/A转换和高速USB接口最先进的放大技术。采集、数据管理、分析和简化使用捆绑sutterpatch™数据采集软件,并进行分析建立在Igor Pro 7的基础(WaveMetrics,Inc.)。

外部输入和输出

   外部信号,如环境参数或刺激的信息,可以使用4个辅助模拟输入通道记录。IPA系统还支持外围硬件的控制,如波长、溶液转换,2路模拟量和8路数字输出通道(TTL)。作为一种替代标准的分支电缆,一个可选的面板提供了一个整洁的方式连接在机架前的辅助信号。

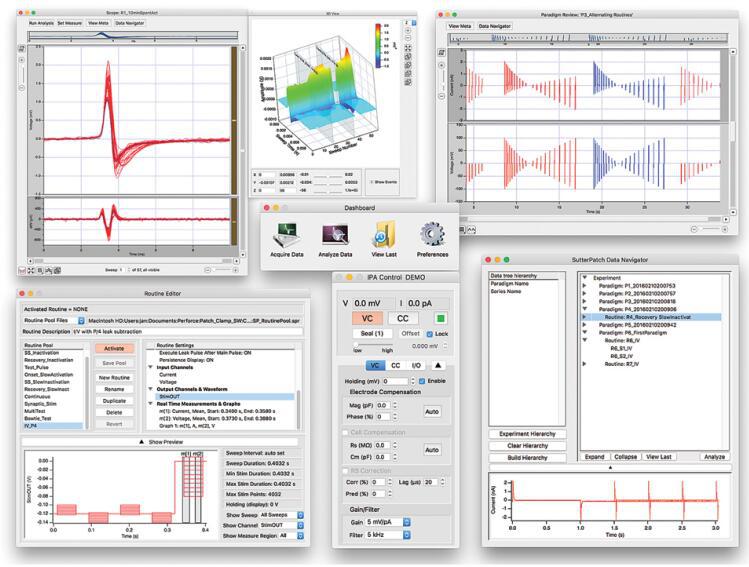

sutterpatch™软件

   IPA系统,与sutterpatch软件组合,已设计的自动捕获和存储所有放大器的设置,刺激信息和外部实验参数和关联他们的时间与原数据的痕迹。这包括所有的放大器和采集设置,以及实验的时间和进度。放大器的全集成计算机控制手段,采集软件是知道的放大器和数字化的内部状态,随时可以跟踪任何可能发生的变化。这是独立的更改是否自动触发或由用户发起的。

数据可视化和分析

   sutterpatch软件被设计来简化复杂的数据集的导航和分析。范围窗口支持多视图模式在二维和三维显示的一种创新。在分析开发的三维视图是非常有用的。建立在顶部的证明Igor Pro平台的最新版本,该sutterpatch程序结合本土Igor Pro功能丰富,根据电生理应用特点。无论是新人和膜片钳程序经验的用户会感到舒适的使用sutterpatch软件。



功能特色

1 完全集成的膜片钳放大器和数据采集系统可确保快速和简单的设置

2 全细胞膜片钳记录在组织切片或细胞贴壁分离优化,

3 全电脑控制提供了电极和全细胞电容自动补偿

4 对于细胞的电活动完全表征的电压和电流的钳位能力

5 捆绑sutterpatch™软件综合数据管理的优势,直观的导航和精简数据分析

6 在SutterPatch线的频率降低

放大器

500米Ω探头反馈电阻提供了最大范围的±20钠

开路(RMS)1.4 PA在0.1~10 kHz带宽噪声

快与慢电容补偿和全细胞补偿

快速补偿到25 pF到2.5 pF的缓慢的补偿;

全细胞补偿:CM从1-100 PF;Rs从1-100米Ω

自动补偿程序

串联电阻的预测和校正(0-100米Ω)

四杆贝塞尔低通滤波器(截止= 0.5–20千赫)

输出增益:1,2,5,10,20,50100

±保持电位1000 mV

±20 nA的电流注入

电流钳桥补偿电容中和

慢着潜在的跟踪补偿漂移电流钳记录期间

数据采集

嵌入式数据采集系统,消除了对外部数据采集板的需要

单一的高速USB连接控制数据采集和放大器

高达300 kHz的采样率合计

多达6个输入通道(1 - 50 kHz的采样率,每通道)

持有潜在的命令(1-10 kHz采样率每通道)

辅助输入/输出为其他仪表控制

4个模拟量输入通道(±10V)

2模拟量输出通道(±10V)

8路数字量输出(TTL)

数据采集可以通过自带的微秒级时钟或外部触发启动(TTL)

sutterpatch™软件

建立在Igor Pro 7的基础(WaveMetrics,Inc.)

范式和程序提供完整的实验控制

波形编辑器轻松创造最复杂的刺激模式或用户定义的模板

相关的元数据存储所有关于你的实验相关的信息

综合数据分析例程和出版质量的图形

需要Windows 7(64位)或Mac OS X 10.11(El Capitan),或更新的版本
