膜片钳系统

dPatch放大器

发布时间:2024-04-19    点击量:315

膜片钳放大器系统包括三个成分:膜片钳放大器(含探头与前置放大器)、数模/模数转换器、采集分析软件。Sutter公司的膜片钳放大器系统(包括 IPA 和 dPatch 系统)是目前市场上集成一体的膜片钳系统。dPatch 系统包括:膜片钳放大器(集成数模转换器)、SutterPatch软件。

主要技术参数:

1.具有双探头,相当于两台膜片钳放大器。也具有单探头膜片钳放大器。

2.计算机程控的高度自动化放大器,仪器面板完全为计算机所控制,实现了放大器、转换器、软件三位一体化。

3.具有前置放大器,信号通过数码传输而不是传统的模拟传输,有效降低噪声。

4.探头具有电容反馈(Cf=1pF)和电阻反馈(Rf=50MΩ 和 500MΩ )电路,前者用于单通道记录,后者用于全细胞记录。

5.探头输入信号的频带宽:电容反馈电路>500kHz,电阻反馈电路>250kHz。

6.由于集成的数模/模数转换器具有高分辨率,不再需要设置放大器输出增益。

7.电压钳模式下,采用 8 极低通 Bessel 滤波器,其开路噪声水平如下(RMS)。

电容反馈电路(Cf = 1pF):≤25fA/1kHz,≤95fA/5kHz,≤220fA/10kHz

电阻反馈电路(Rf = 500MΩ ):≤200fA/1kHz,≤475fA/5kHz,≤750fA/10kHz

电阻反馈电路(Rf = 50MΩ ):≤650fA/1kHz,≤1.5pA/5kHz,≤2.4pA/10kHz

8.探头记录的最大电流如下。

电容反馈电路(Cf = 1pF):±20nA,可记录 1pA 以内通道电流

电阻反馈电路(Rf = 500MΩ ):±20nA

电阻反馈电路(Rf = 50MΩ ):±200nA

9.具有 8 极低通 Bessel 滤波器,滤波频率范围 100Hz~1MHz,多于 13 个选位。

10.具有电压钳模式,钳制电位输出范围为±750mV。

11.具有真正的电流钳模式(电压跟随器):

钳制电流输出范围为±20nA(Rf = 500MΩ )和±200nA(Rf = 50MΩ )

具有电流钳模式下稳定膜电位的电压钳功能电压上升时间(Rs = 10MΩ 时)<10μ s

12.具有对电极电容、膜电容以及串联电阻的自动补偿功能。

电极电容最大补偿幅度值为 20pF,时间常数最大

补偿值为 10μ s

膜电容最大补偿值为 500pF(Rf = 500MΩ )和

1000pF(Rf = 50MΩ )

串联电阻最大补偿值为 100MΩ (Rf = 500MΩ )

和 10MΩ (Rf = 50MΩ )

13.具有 Lock-In 功能(基础频率可达

20.8kHz),可研究胞吞/胞吐机制。

14.具有快速动力钳功能,提供 HH 电导模型、

GHK 通透率模型和 Markov 统计模型。

15.具有放大器扩展面板,使与外部设备的沟通更为简便。

16.具有超低热膨胀的石英电极夹持器,可有效降低电极漂移。

17.与放大器集成为一体。

18.分辨率为 16~24 位。当采用 1kHz 滤波频率时,分辨率可超过 24 位。

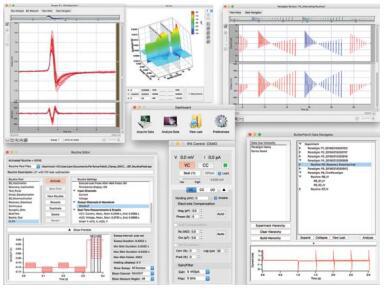

19.采集软件具有 3D 成像

20.单一导联的最高采样频率为 5MHz。

21.通过高速 USB 接口(3.0)与计算机连接,可被采集软件直接确认。

22.共有 12 个模拟信号输入、6 个模拟信号输出、16 个数码信号输出。

23.共有 6 个模拟信号输入、3 个模拟信号输出,16 个数码信号输出。

主要应用:

l 低噪声单通道记录

2 全细胞记录

3 穿孔膜片钳记录

4 电压钳与电流钳记录

5 脑片胞外场电位记录

6 细胞内记录

7 脂双层单通道记录

8 脂质体单通道记录

9 听觉及其他快速变化的信号记录

l0 细胞胞吞/胞吐机制研究(Lock-In)

l1 快速动力钳研究

l2 贴附(培养)细胞、细胞系实验研究

l3 脑片神经环路实验研究

l4 在体膜片钳研究

l5 纳米孔研究

l6 结合在体或离体光遗传研究
